دریچه گرد هوا محصولی برای انتقال هوای داکت یا کانال هوا از طرق انشعابات گرد به محیط می باشد.تمام انواع دریچه گرد به طور کلی از یک فریم گرد ولایه های داخلی (بنا به کاربرد) تشکیل شده است. پر کاربردترین دریچه گرد ، دریچه گرد بلندگویی یا دریچه گرد تخت میباشد.این نوع از دریچه گرد دارای دو جنس مختلف آلومینیومی و پلاستیکی (پی وی سی) میباشد.کاربرد این نوع دریچه گرد بیشتر برای مکانهایی است که دارای ارتفاع معمولی هستند و برای تعدیل فشار هوای ورودی به محیط از انشعاب کانال هوا استفاده میشود.







دریچه گرد آلومینیومی و انواع آن و نحوه عملکرد آنها:

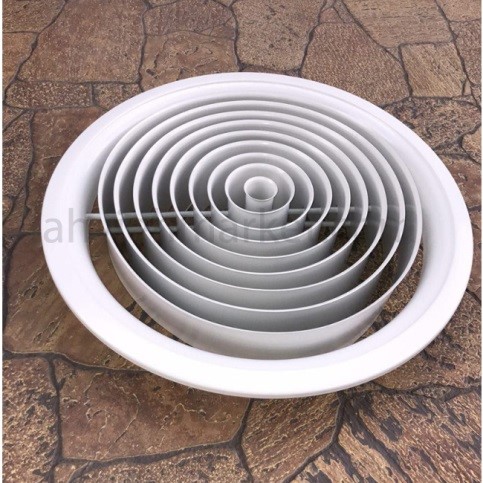

دریچه گرد تخت یا بلند گویی آلومینیومی :

نحوه عملکرد : دریچه گرد تخت یا بلند گویی از پر کاربردترین نمونه های دریچه گرد میباشد که با توجه به شکل ظاهری و پره های داخلی آن که بسیار شبیه بلندگو میباشد آن را به این نام مینامند. هم در دمش هوا کاربرد دارد هم در مکش هوا . این نوع دریچه گرد تشکیل میشود از فریم و بدنه ی داخلی . برای سهولت در نصب ، فریم این مدل از دریچه گرد قابلیت جدایی از بدنه ی داخلی را دارد.ابتدا فریم دریچه گرد به دهانه انشعاب هوا وصل میشود و سپس پره های داخلی از بیرون به فریم متصل میگردد.از این نوع دریچه گرد در مکانهایی با ارتفاع سقف متوسط یا مکانهای کم ارتفاع استفاده میشود.

دریچه گرد تخت یا بلندگویی آلومینیومی در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵-۶۰ سانتیمتر به صورت دمپردار ویا بدون دمپر تولید میگردد.

لازم به ذکر است سطح دریچه گرد تخت با رنگ کوره ای و بنا به درخواست مشتری به رنگ دلخواه پوشش داده میشود.طی مراحل رنگ آمیزی ابتدا دریچه اسید شور میشود.

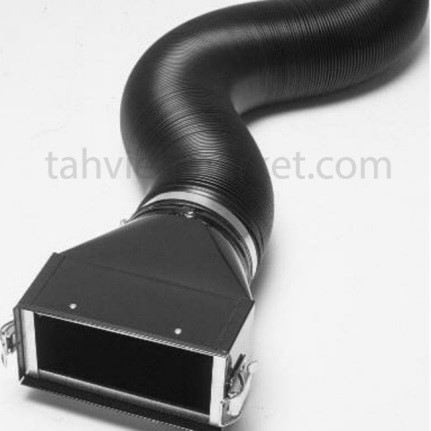

کانال فلکسیبل

تنوع کانال های فلکسیبل و موارد استفاده از آن بسیار بالاست  و به دلیل سرعت در ساخت و نصب جایگزین مناسبی برای کانالهای گالوانیزه میباشند . کانال های فلکسیبل در برابرحرارت و صوت و اشعه “یو وی” مقاوم هستند . بدون لرزش هستند و با وزن کم ساخته میشوند . به دلیل عدم وجود درز ،از  هوابندی کاملی برخوردارست .







گروه صنعتی تهویه مارکت در سالهای اخیر این افتخار را دارد که زمینه فعالیت خود را در زمینه تولید و عرضه ی انواع کانال های خرطومی هوا گسترش دهد . از عوامل محبوبیت کانال های فلکسیبل میتوان به انعطاف بالا، سبک وزنی ، سهولت در نصب اشاره کرد

با توجه به دشواری ساخت و اجرای کانال های گالوانیزه در محیط هایی مثل سقف کاذب و عدم انعطاف پذیری این کانالها در مسیرهای صعب العبور،استفاده از کانال فلکسیبل بسیار متداول میباشد . هم چنین به دلیل ساختار خرطومی شکل و منسجم کانال فلکسیبل این قابلیت را دارد که به هر طرفی بچرخد و عملیات دمش یا مکش را به خوبی انجام میدهد

در زیر با انواع مختلف کانال فلکسیبل و کاربرد های وسیع آن آشنا خواهیم شد

انواع مختلف کانال فلکسیبل

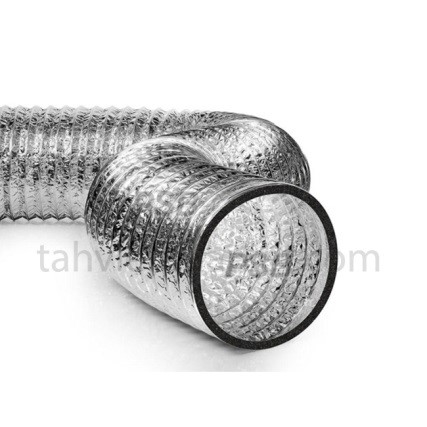

  1. کانال فلکسیبل فویلی آلومینیومی
  2. کانال فلکسیبل کومبی با پوشش PVCمشکی
  3. کانال فلکسیبل برزنتی نخ دار
  4. کانال فلکسیبل پیش عایق با عایق الاستومری
  5. کانال فلکسیبل پیش عایق با عایق پشم شیشه
  6.  کانال فلکسیبل خرطومی PVCشفاف
  7. کانال فلکسیبل خرطومی PU
  8. کانال فلکسیبل خرطومی مکش با لایه ی داخلی صیقلی
  9. کانال فلکسیبل با عایق پلی استر فشرده IFD
  10. کانال فلکسیبل با عایق پلی اتیلن
  11. کانال فلکسیبل معدنی برزنتی
  12. کانال فلکسیبل خرطومی با دمای بالا

تقش عایق الاستومری در صرفه جویی از انرژی:

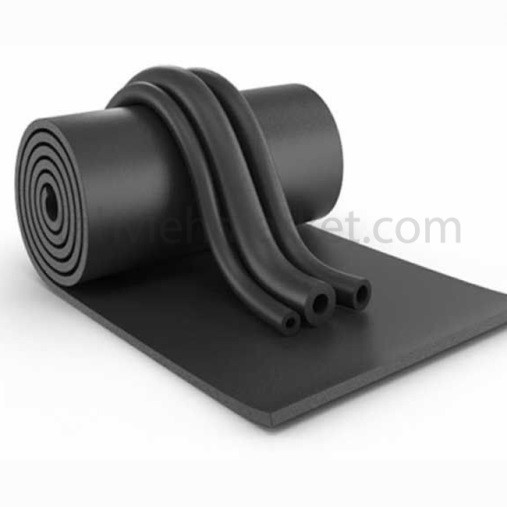

امروزه در صنعت تاسیسات،استفاده از عایق الاستومری جهت عایق کاری سیستم کانال های تهویه مطبوع و سیستم های گرمایش- سرمایش از قبیل لوله های سرد و گرم ، مخازن ،قطعات و اتصالات و همچنین کانال های هوارسان و در صنایعی از قبیل تاسیسات ساختمانی ،صنعتی ،نفت ،گاز و پتروشیمی به دلایل زیست محیطی و بهداشتی بودن و راندمان بالا و جلوگیری بیشتر از افت انرژی و سهولت در نصب و تقلیل زمانِ نصب به امری اجتناب ناپذیر و متداول مبدل گشته است.







عایق الاستومری به شکل پیش ساخته با ساختار سلولی بسته ،در انواع متنوع و در ضخامتهای متفاوت به صورت “رولی” و “لوله ای” تولید و به بازار عرضه می گردد.

عایق الاستومری ،جهت عایق کاری مقاطع و سطح های با کندانس بالا مورد استفاده قرار میگیرد.

عایق الاستومری در برابر حرارت بالا، گاز ازن و اشعه ماورای بنفش و همچنین در برابر شرایط نامناسب جوی ،رطوبت،آلاینده ها و گازهای خورنده و همچنین مواد شیمیایی، مقاومت بسیار بالایی دارد.

عایق الاستومری همچنین در مقابل انتشاربخار آب مقاوم می باشد، تا حدی که جذب رطوبت این عایقها در دوره ی زمانی یک ماهه نهایتا 10 درصد وزن آنهاست که در مقایسه با عایقهای سنتی از قبیل پشم شیشه و پشم سنگ، جذب رطوبت 10000 برابر کمتر است.

عایق الاستومری در هنگام حریق، شعله ور نشده و گازهای سمی متساعد نمی نماید و همچنین مصون از هرگونه آسیب رسانی به لایه ازن می باشد.

عایق الاستومری می تواند بعنوان عایق صوتی نیز مورد استفاده قرار گیرد، بطوریکه عایقی به ضخامت 2 سانتی متر می تواند شدت صوت را تا 35 دسی بل کاهش دهد.

عایق الاستومری،غیررشته ای و غیرمتخلخل بوده که باعث پایداری عایق هنگام نصب در برابر پارگی یا تکه تکه شدن می شود.

کلاهک پره ای واجزای تشکیل دهنده آن:

به طور کلی کلاهک پره ای در دهانه های خروجی دود کش موتور خانه ها و نیز در انتهای لوله های وِنت در پشت بام منازل به کار میرود







اجزای تشکیل دهنده کلاهک پره ای ، پایه ی کلاهک پره ای و گریل های خروجی هوا میباشد

کلاهک پره ای با ضخامتهای مختلف و از انواع ورق روغنی و گالوانیزه ساخته میشود . ولی عموماً از ورق یک میل رو غنی با پوشش رنگ کوره ای الکتروستاتیک متناسب با سلیقه کارفرما آماده میگردد . با این حال هیچ ممانعتی از بابت ضخامت ورق ویا ابعاد کلاهک پره ای نخواهیم داشت و این کلاهک بر اساس در خواست کار فرما تولید و ارایه میگردد .البته کلاهک پره ای ابعاد استانداردی هم دارد که به طور عام در آن ابعاد ساخته میشود .ارتفاع استاندارد پایه کلاهک پره ای ۳۰ سانتیمتر است و دارای چهار پره ی گریلی میباشد . اما باز هم خاطر نشان میشویم که منعی در  ساخت کلاهک پره ای با ابعاد غیر استاندارد نداریم .

سقف کلاهک پره ای به سه صورت تک شیب و دو شیب و هلالی قابل ساخت و اجرا میباشد

برای اینکه کلاهک پره ای در محل مورد نظر تثبیت شود در پایین ترین نقطه کلاهک پره ای لبه ای سه سانتی به بیرون یا به داخل تعبیه میشود .این لبه با کمک پیچ و رول پلاک به محیط مورد نظر متصل میشود .

ساختار کلاهک پره ای به گونه ای ست که امکان نفوذ آب باران و برف به داخل وجود ندارد و احتیاج به هیچ چسب و مواد آببندی ندارد

اگر دورتا دور کلاهک پره ای آزاد باشد میتوان آنرا به صورت چهار طرفه ی گریلی ساخت و در غیر اینصورت به شکل دو یا سه طرفه ساخته میشود .

عموماً کلاهک پره ای به صورت چهارگوش و گونیا ساخته میشود ولی در مواردی که نشیمن گاه کلاهک پره ای قناس باشد در آن صورت از الگو و زوایای چهار ضلعی نشیمن گاه تبعیت میکند و مطابق شابلون ساخته میشود اگر حرارت دودکش بسیار بالا باشد از کلاهک پره ای با ضخامت بالا استفاده میشود تا دیرتر مستهلک شود .از کلاهک پره ای برای تخلیه دود و دی اکسید کربن متصاعد شده از شومینه ها هم استفاده میشود .همچنین در دهانه خروجی دودکش های صنعتی و خانگی کاربرد دارد

با توجه به ظاهر نا متناسب انتهای لوله های وِنت در پشت بام ، میتوان خروجی تمام لوله های وِنت را تجمیع کرد و آنها را در پایه کلاهک پره ای جانمایی کرد تا ظاهری شکیل تر داشته باشد .

اگر کلاهک پره ای از ورق یک میل و یا پایینتر باشد جهت نقطه اتصال اجزای کلاهک پره ای از نقطه جوش استفاده میشود و اگر از ورق بالاتر از یک میل باشد برای اتصال اجزای کلاهک پره ای از جوشِ جوشکاری استفاده میشود

تعداد پره های کلاهک پره ای بستگی به فشار هوای خروجی دارد. کلاهک پره ای در تمام سقف ها از جمله سقف های مسطح معمولی و شیبدار قابل نصب میباشد . کلاهک پره ای هم به صورت چهار گوش و هم به صورت گرد قابلیت ساخت دارد . از آنجاییکه دیگ موتور خانه ها مکرراً روشن و خاموش میشود در نتیجه کلاهک پره ای به صورت متوالی گرم و سرد میشود ، بنابراین استفاده از رنگ کوره ای هم در پشت کلاهک پره ای و هم روی گریل ها  از ضروری ترین امور است .

ازکلاهک پره ای برای تامین هوای آزاد و تازه ی اتاقک دستگاه های هواساز استفاده میشود

محاسبه ی ارتفاع پایه و تعداد گریل های کلاهک پره ای از عوامل مهم راندمان کلاهک پره ای در تخلیه دود و آلاینده ها میباشد.

فلنج گالوانیزه

فلنج گالوانیزه محصولی است پایه جهت رابط دو قطعه کانال هوا که کاربرد فراوانی در صنعت داکت و کانال هوای گالوانیزه دارد . ساختار فلنج گالوانیزه از پروفیل ورق گالوانیزه ساخته می شود









فلنج گالوانیزه از تسمه های ورق گالوانیزه با ضخامت ۶/۰ ، ۷/۰ و حتی یک میل ، در طول چهار متر تولید و عرضه می گردد . برخلاف فلنج گلوانیزه ی سنتی که طی مراحل سخت از حالت نبشی به فلنج در می آید ، فلنج گالوانیزه به راحتی با سه برش از حالت پروفیل به صورت فلنج گالوانیزه ی مورد استفاده در می آید . فلنج گالوانیزه در سایزهای ۲۰ ، ۲۵ ، ۳۰ ، ۳۵ و ۴۰ ساخته می شود . این نوع فلنج گالوانیزه ، فشار هوا و نیروهای وارده را بر پایه استاندارد ساخت کانال SMACNA-HVAC و استاندارد کانال هوا با ورق فولادی DW144را تحت پوشش قرار خواهد داد

تولید فلنج گالوانیزه در کشورمان تحت نظر کارشناسان با تجربه و بازرسین ذی ربط با قیمت مناسب و مقرون به صرفه و کیفیت بالا از ورق گالوانیزه صورت می پذیرد

فلنج گالوانیزه دارای ساختار به خصوصی است به صورتی که به روش تداخلی لبه های دهانه ی هر بعد از کانال هوا را در نقطه ی اتصال در درون مادگی فلنج گالوانیزه قرار داد و با پرچ یا نقطه جوش این اتصال را محکم کاری کرد

فلنج گالوانیزه به شرح زیر مور  استفاده قرار می گیرد

  1. اگر سایز فلنج گالوانیزه ۲۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۸ تا ۳۰ میل می باشد
  2. اگر سایز فلنج گالوانیزه ۲۵ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۶ تا ۲۸ میل می باشد .
  3. اگر سایز فلنج گالوانیزه ۳۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۴ تا ۲۶ میل می باشد
  4. اگر سایز فلنج گالوانیزه ۳۵ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۳۲ تا ۳۴ میل می باشد
  5. اگر سایز فلنج گالوانیزه ۴۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۳۴ تا ۳۶ میل می باشد

متعلقات فلنج گالوانیزه

  1. کرنر فلنج گالوانیزه

یکی از قطعات جانبی فلنج گالوانیزه ، کرنر فلنج گالوانیزه است که نقش چهار چوب دهنده به فلنج گالوانیزه را ایفا می کند

این قطعه ی مکمل فلنج گالوانیزه به شکل Lانگلیسی از ورق گالوانیزه ی ضخیم به وسیله ی قالب گیری در پرس های سنگین ساخته می شود . بر روی نقطه ی خم یا قائم الزاویه ی کرنر فلنج گالوانیزه ، سوراخ هایی هست که توسط این سوراخ ها دو قطعه فلنج گالوانیزه به وسیله پیچ و مهره به هم چسبیده و تثبیت می شوند .

سایز کرنر ها برای انواع فلنج گالوانیزه متفاوت است .به طور مثال برای فلنج گالوانیزه ی ۲۰ یک سایز کرنر تولید می شود و برای فلنج گالوانیزه ۳۰ یک سایز دیگر کرنر تولید می گردد

کرنر در ساختار فلنج گالوانیزه به راحتی مورد استفاده قرار می گیرد . این محصول به روش نر و مادگی استفاده می شود . در واقع تیغه های هر باله از کرنر در حفره های جانبی فلنج گالوانیزه داخل و پرچ می شود

جنس ورق مصرفی کرنر فلنج گالوانیزه از ورق گالوانیزه ی ضخیم می باشد

  1. کلیپس فلنج گالوانیزه

کلیپس یا گیره فلنج گالوانیزه از دیگر متعلقات فلنج گالوانیزه است که وظیفه ی اتصال دو فلنج گالوانیزه را به عهده دارد

ساختارگیره فلنج گالوانیزه به صورت حرف Cانگلیسی است . باله ی بالایی کلیپس فلنج گالوانیزه که توسط یک پیچ مجهز شده است با فشاری که از محکم شدن پیچ به دو قطعه فلنج گالوانیزه وارد می آورد باعث ایستایی و تثبیت یک جفت فلنج گالوانیزه نسبت به یکدیگر خواهد شد

  1. نوار درز گیر فلنج گالوانیزه

برای هوابندی فلنج گالوانیزه از گسکت یا نوار درزگیر الاستومری در عرض های ۳ تا ۵ سانتی استفاده می شود . این نوار در میان دو لایه از فلنج گالوانیزه جانمایی شده و با محکم تر شدن ساختار فلنج ها نسبت به یکدیگر از طریق فشاری که کلیپس ایجاد می کند تمام منافذ و درزهای احتمالی را مسدود و از؟احتمال نشت هوا جلوگیری خواهد شد

  1. ساپورت گالوانیزه کانال :

این قطعه ی مکمل فلنج گالوانیزه از ورق گالوانیزه ی ضخیم طی پرس ها و خم های مخصوص ساختار حرف Cانگلیسی به خود می گیرد و همین خم ها باعث استحکام مضاعف این ساپورت خواهد شد

سوراخ هایی که بر روی بدنه ی ساپورت Cتعبیه می شود که برای تنظیم محل دقیق آویز ساپورت به نصاب کمک می کند

با توجه به هم جنس بودن ساختار ساپورت Cبا جنس ساختار کانال گالوانیزه ، این نوع ساپورت برای نصب کانال هایی که کاربرد اکسپوز دارند بسیار ایده آل می باشد

ساپورت Cبه عنوان زیره و پیچ های متری به عنوان آویز ساپورت در سازه های تاسیساتی به کار گرفته می شود . از ساپورت C هم برای مهار کانال هوا و هم لوله های تاسیساتی استفاده می گردد .

لوله خرطومی هوا

امروزه استفاده از لوله خرطومی هوا به جای کانال های سنتی به شدت رواج پیدا کرده است . در همین راستا گروه صنعتی تهویه مارکت با درک این موضوع در چند سال اخیر ، دامنه ی تحقیقات خود را در رابطه با تولید و ساخت انواع لوله خرطومی هوا گسترش داده است .







لوله خرطومی هوا دارای انعطاف پذیری بالایی بوده و از آنجا که وزن سبکی دارد و نصب آن بسیار راحت و آسان است ، در نتیجه استقبال فراوانی از این محصول در پروژه های مسکونی ، تجاری ، اداری ، بیمارستانی و صنعتی شده است .

لوله خرطومی هوا به عنوان رابط جهت دستگاه های دمنده مثل انواع هواساز ، فنکویل و داکت اسپیلت و همچنین جهت دستگاه های مکنده مثل سانتریفیوژ ، اگزوز فن و هواکش ها کاربرد فراوانی دارد .

با توجه به گستره و کاربرد فراوان لوله خرطومی هوا در صنایع متنوع و متعدد ، می توان گفت ساختار و بدنه ی انواع این نوع کانال انعطاف پذیر ، بنا به شرایط کاربردی ، از جمله فشار دمندگی یا مکندگی ، دما ، مشخصات ذرات عبوری از لوله خرطومی هوا از جمله خورندگی ، سایندگی و میزان سختی ذرات محیط ، متفاوت است و به همین دلیل انواع لوله خرطومی هوا با مشخصات منحصر به فرد تولید و به بازار ارایه می گردد .

به همین دلیل گروه صنعتی تهویه مارکت برای رفع نیاز بازار ، اقدام به تولید و ارایه ی زیر مجموعه ی کاملی از انواع لوله خرطومی هوا می نماید .

همان طور که در بالا اشاره شد ، لوله خرطومی هوا دارای انعطاف پذیری بالایی ست . در نتیجه در مکانهایی که امکان استفاده از کانال های گرد و چهار گوش نیست از لوله خرطومی هوا استفاده می شود . یکی از این مکان ها ، فضا های بسته ی سقف های کاذب و همچنین استفاده از لوله خرطومی هوا به عنوان رابط بین لاین اصلی کانال هوا و پلنیوم باکس هوا می باشد .

ساختار لوله خرطومی هوا به گونه ایست که در عین ثبات در ساختار مدور و منسجم خود ، به هر سمتی متمایل می گردد و با انعطاف کامل عملیات نصب و هوارسانی یا مکندگی را انجام می دهد .

انواع لوله خرطومی هوا

الف) لوله خرطومی هوا فویلی آلومینیومی

ب) لوله خرطومی هوا کومبی با روکش PVC

پ) لوله خرطومی هوا برزنتی

ت) لوله خرطومی هوا با عایق الاستومری

ث) لوله خرطومی هوا با عایق پشم شیشه

ج) لوله خرطومی هوا ifdبا عایق پلی استر فشرده

چ) لوله خرطومی هوا PVCشفاف

ح) لوله خرطومی هوا فنر استخوانی

خ) لوله خرطومی هوا PUضد سایش

د) لوله خرطومی هوا ی دما بالا (نسوز)

ذ) لوله خرطومی هوا برزنتی معدنی

ر) لوله خرطومی هوا با عایق پلی استر

ز) لوله خرطومی با عایق پلی اتیلن

ژ) لوله خرطومی آلومینیومی ضخیم
